معیاری کلید والی سیریز B LH-FGG
ان کنیکٹر سیریز کی خصوصیت ایک کلینگ سسٹم ہے جو زیادہ رابطے کی کثافت کی اجازت دیتا ہے اور سیدھ میں ہونے والی تمام غلطیوں کو روکتا ہے۔ مختلف کلیدی متبادلات دوسری صورت میں ملتے جلتے کنیکٹرز کے ناپسندیدہ کراس میٹنگ کو روکتے ہیں۔ کیبل اسمبلی کے وقت کو کم کرنے کے لیے کرمپ رابطوں کا استعمال کرنا بھی ممکن ہے۔ ان کنیکٹر سیریز میں، 0B سے 5B رینج کے ساتھ ساتھ 00 ملٹی پول اور 2G (2B سیریز کا مختصر ورژن) شامل ہیں، کچھ ویکیوم ٹائٹ ماڈل بھی دستیاب ہیں۔
B سیریز JH-FGG ایک لچکدار، عملی، پائیدار اور قابل بھروسہ سرکلر ملٹی پول کنیکٹر فراہم کرتا ہے ان ایپلی کیشنز کے لیے جن کے لیے فوری اور محفوظ پش پل لاکنگ کی ضرورت ہے۔
سیلف لیچنگ سسٹم صرف پلگ کو محوری طور پر ساکٹ میں دھکیل کر کنیکٹر کو ملانے کی اجازت دیتا ہے۔
ایک بار مضبوطی سے جڑ جانے کے بعد، بیرونی ریلیز آستین کے علاوہ کیبل یا کسی دوسرے جزو کے حصے کو کھینچ کر کنکشن کو نہیں توڑا جا سکتا۔
اسے سیمی کنڈکٹر مینوفیکچرنگ اور جانچ کے عمل، ٹیسٹ اور پیمائش، آلات سازی، طبی آلات، تحقیق اور آڈیو/ویڈیو ایپلی کیشنز کے لیے ایک مثالی انتخاب بنانا۔
اہم خصوصیات:
بی سیریز کنیکٹر درج ذیل اہم خصوصیات فراہم کرتے ہیں:
- پش پل سیلف لیچنگ سسٹم کی سیکیورٹی - ملٹی پول قسم 2 سے 64 رابطے
- ٹانکا لگانا، کرمپ یا پرنٹ کا رابطہ (سیدھا یا کہنی) - جگہ کی بچت کے لیے پیکنگ کی اعلی کثافت
- مکمل EMC شیلڈنگ کے لیے 360 ڈگری اسکریننگ۔ - کلیدی نظام ("G" کلیدی معیار)
- کنیکٹر الائنمنٹ کے لیے ملتے جلتے کنیکٹرز کی کراس میٹنگ سے بچنے کے لیے متعدد کلیدی اختیارات
پارٹ سیکشن اندرونی اجزاء دکھا رہا ہے۔
| نہیں. |
فکسڈ ساکٹ |
سیدھا پلگ |
| 1. |
بیرونی خول |
بیرونی خول |
|
2. |
زمین کا تاج |
کنڈی آستین |
| 3. |
برقرار رکھنے کی انگوٹی |
کولٹ نٹ |
|
4. |
ہیکساگونل نٹ |
تقسیم داخل کیریئر |
| 5. |
تالا لگا واشر |
انسولیٹر |
| 6. |
انسولیٹر |
مردانہ رابطہ |
| 7. |
خاتون رابطہ |
کولیٹ |
تکنیکی خصوصیات
مکینیکل اور موسمیاتی
خصوصیات کی قدر کا معیار
Endurance >5000 سائیکل IEC 60512-5 ٹیسٹ 9a
60 ڈگری سینٹی گریڈ پر نمی 95 فیصد تک
درجہ حرارت کی حد - 55 ڈگری سینٹی گریڈ، جمع 250 ڈگری سینٹی گریڈ
کمپن کے خلاف مزاحمت 10-2000 ہرٹز، 15 جی IEC 60512-4 ٹیسٹ 6d
جھٹکا مزاحمت شاک ریزسٹنس IEC 60512-4 ٹیسٹ 6c
سالٹ سپرے سنکنرن ٹیسٹ > 144h IEC 60512-6 ٹیسٹ 11f
پروٹیکشن انڈیکس (میٹڈ) IP50 IEC 60529
موسمیاتی زمرہ 55/175/21 IEC 60068-1
الیکٹریکل
خصوصیات کی قدر کا معیار
شیلڈنگ at 10 MHz >75 ڈی بی IEC 60169-1-3
efficiency at 1 GHz >40 ڈی بی IEC 60169-1-3
مختلف ٹیسٹ JH-FGG اور JH-EGG کنیکٹر جوڑوں کے ساتھ کروم پلیٹڈ پیتل کے خول اور PEEK انسولیٹر کے ساتھ کیے گئے ہیں۔
JH-FGG B سیریز مرد سیدھا پلگ
JH-FGG سیدھا پلگ، کلید (G) یا کیز (A…M اور R)،کیبل کولیٹ
| حوالہ | طول و عرض (ملی میٹر) | |||||
| ماڈل | سلسلہ | A | L | M | S1 | S2 |
| ایل ایف جی جی | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| ایل ایف جی جی | 0B | 9.5 | 36 | 26 | 8 | 7 |
| ایل ایف جی جی | 1B | 12 | 43 | 32 | 10 | 9 |
| ایل ایف جی جی | 2B | 15 | 50 | 38 | 13 | 12 |
| ایل ایف جی جی | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG سیدھا پلگ، کلید (G) یا کیز (A…M)، کیبل کولیٹ اورایک موڑ ریلیف فٹنگ کے لئے نٹ
| حوالہ | طول و عرض (ملی میٹر) | |||||
| ماڈل | سلسلہ | A | L | M | S1 | S2 |
| ایل ایف جی جی | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| ایل ایف جی جی | 0B | 9.5 | 36 | 26 | 8 | 7 |
| ایل ایف جی جی | 1B | 12 | 43 | 32 | 10 | 9 |
| ایل ایف جی جی | 2B | 15 | 50 | 38 | 13 | 12 |
| ایل ایف جی جی | 3B | 18 | 58 | 43 |
15 |
14 |
تفصیلات

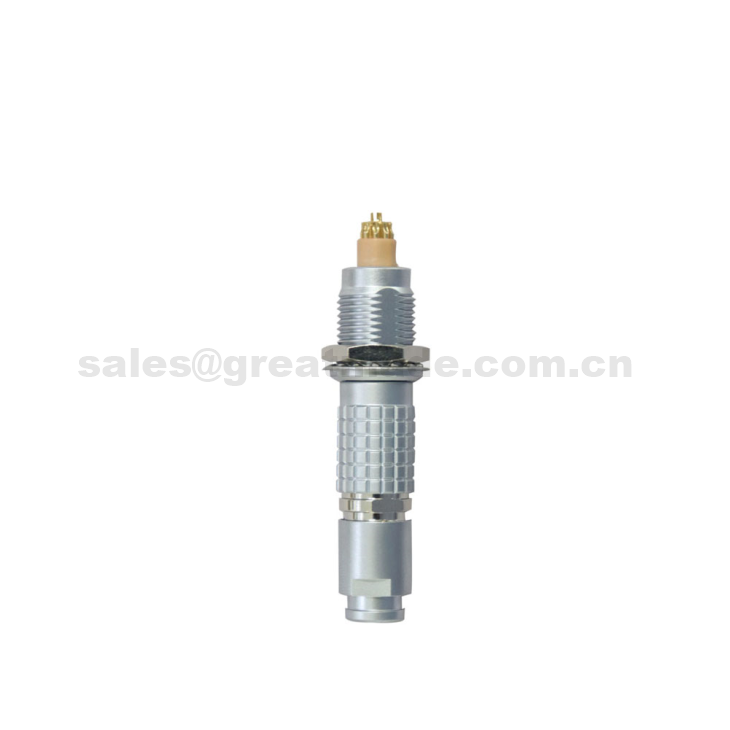

پروڈکٹ کا نام: پش پل سیلف لیچنگ ملٹی پول سٹریٹ پلگ کنیکٹر
اصل: چین برانڈ نام: عظیم ساختہ قسم: سرکلر پش پل
ماحول:اندرونی صنف:خواتین/مرد سطح کا علاج:پرل کروم
پن: 2 سے 16 پن IP ڈگری: IP50 رابطہ کی قسم: سولڈر
علاج کرنے والوں سے رابطہ کریں: چڑھایا سونے کی برداشت: 5000 بار سے اوپر پش پل ہاؤسنگ میٹریا: کرومیم چڑھایا پیتل
انسولیٹر مواد: پی پی ایس ایپلی کیشن: آٹوموٹو/مواصلات/صنعت/لیڈ ڈسپلے
پیکیجنگ
PE بیگ میں 1 پی سی ایس کنیکٹر
50-100 ایک چھوٹے باکس/کارٹون میں PCS کنیکٹر
- پورٹ: شینزین، چین
عمومی سوالات
Q1: پش پل کنیکٹر کیسے کام کرتا ہے؟
پش پل کنیکٹرز ایک مضبوط، سیلف لیچنگ میکانزم کے استعمال کے ذریعے حادثاتی منقطع ہونے کو کامیابی سے روکتے ہیں جو کنیکٹر کو پلگ کو ساکٹ میں دھکیل کر ملانے کی اجازت دیتا ہے۔ تاہم، تعلق کو محض کھینچ کر نہیں توڑا جا سکتا۔
Q2: کیا آپ اپنی مرضی کے مطابق مصنوعات کے آرڈر تیار کر سکتے ہیں؟ OEM یا ODM احکامات؟
ضرور OEM اور ODM مینوفیکچرنگ کے تجربے کے ساتھ، ہم آپ کو ون اسٹاپ کسٹم کنیکٹر سلوشنز فراہم کرنے کے قابل ہیں۔
Q3: کیا آپ مفت نمونہ فراہم کرتے ہیں؟
نہیں، اور آپ کو ڈیلیوری فیس ادا کرنی ہوگی۔
Q4: آپ سامان کی نقل و حمل کیسے کرتے ہیں؟
جیسا کہ ہماری کلینٹیل کی مانگ ہے، یہ AIR/SEA فریٹ/ایکسپریس ڈیلیوری (DHL/UPS/FEDEX، جیسے) کے ذریعے ہو سکتی ہے۔
